Waschmaschine - Wie man den Ventilator austauscht (1)

Beschreibung

Wie man den Ventilator austauscht

Gilt für

  • Waschmaschine

Lösung

Beziehen Sie sich immer auf die Sicherheitsinformationen im Benutzerhandbuch Ihres Produkts, bevor Sie eine Reparatur- oder Wartungsarbeit durchführen. https://www.electrolux.com/support/user-manuals/

WARNUNG! GEFAHR EINES ELEKTRISCHEN SCHLAGS

Vor jeder Reparatur- oder Wartungsarbeit schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.

WARNUNG! VERLETZUNGSGEFAHR

Seien Sie immer vorsichtig beim Bewegen von Geräten. Für schwere Geräte ist es am sichersten, wenn zwei Personen sie bewegen. Verwenden Sie immer Sicherheitshandschuhe und Sicherheitsschuhe. Tragen Sie stets Sicherheitshandschuhe, um sich vor Schnitten durch scharfe Kanten zu schützen.

WARNUNG! GEFAHR VON AUGENVERLETZUNGEN

Tragen Sie Schutzbrillen, wenn Sie Wartungs- oder Reparaturarbeiten durchführen, die Federn involvieren.

ACHTUNG! EINKLEMMGEFAHR

Tragen Sie Sicherheitshandschuhe, wenn Sie Wartungs- oder Reparaturarbeiten an Riemen durchführen.

ACHTUNG! ERSTICKUNGSGEFAHR

Kleine Teile nicht für Kinder unter 3 Jahren geeignet. Halten Sie alle kleinen Teile und Verpackungen außerhalb der Reichweite von Kindern.

Nur Erwachsene sollten das Produkt verwenden oder installieren.

Vor jeglicher Wartung die Wasserzufuhr zum Gerät abstellen. Das Gerät immer vollständig entleeren. Wartungsarbeiten sollten immer durchgeführt werden, während das Gerät aufrecht steht. Restwasser könnte die Elektronik beschädigen, falls das Gerät auf eine Seite gelegt wird.

Stellen Sie sicher, dass Sie das Produkt nur zu seinem vorgesehenen Zweck verwenden und überprüfen Sie, ob es ein kompatibles Teil für das entsprechende Produkt ist.

Verwenden oder installieren Sie das Produkt nicht, wenn es beschädigt ist.

Bitte beachten Sie, dass Selbstreparatur oder nicht professionelle Reparatur Sicherheitsrisiken bergen kann, wenn sie nicht ordnungsgemäß durchgeführt wird, und möglicherweise die Garantie erlischt. Das notwendige Know-how zu besitzen ist wesentlich.

WIE MAN DEN VENTILATOR AUSTAUSCHT
1. Lösen Sie die zwei 8mm Schrauben auf der Rückseite des Waschmaschinendeckels und schieben Sie diesen zurück, um ihn zu entriegeln.

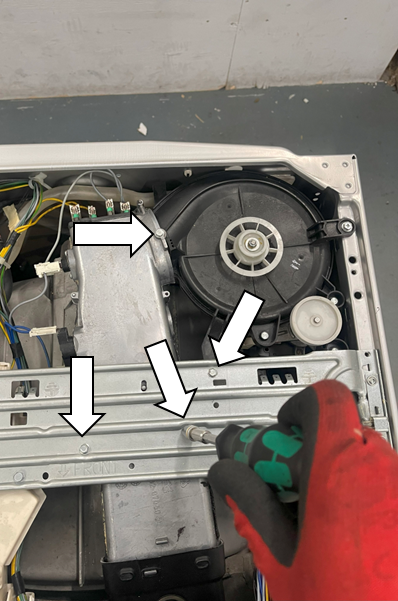

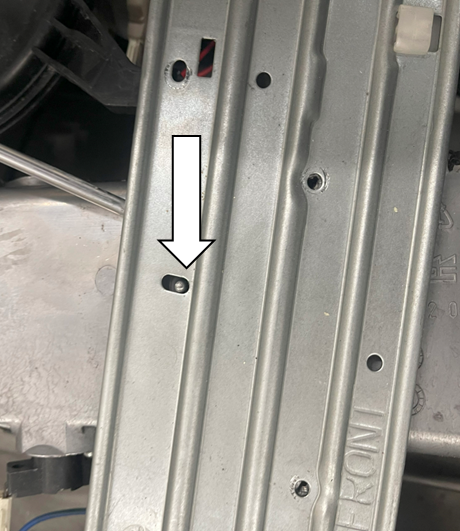

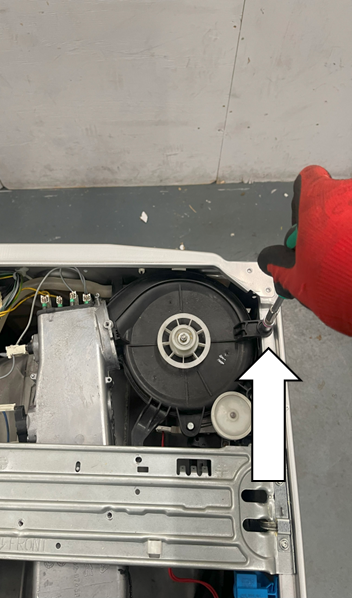

2. Lösen Sie die vier 7-mm-Schrauben am Luftkanal und die 8-mm-Schraube rechts am Ventilator.

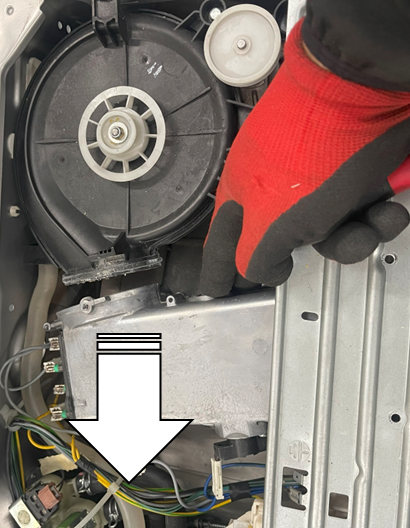

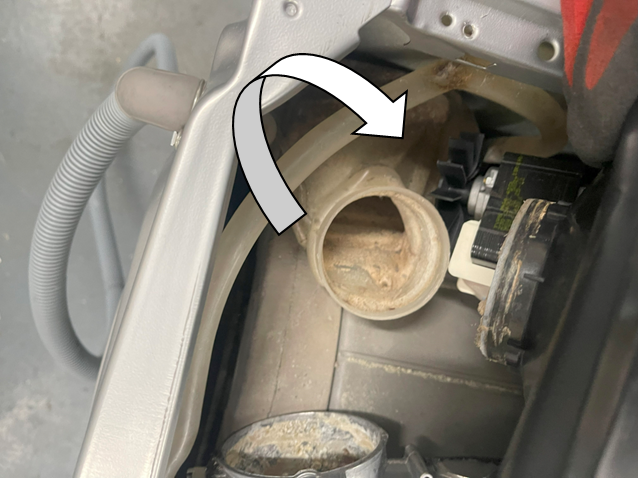

3. Hebeln Sie das Luftkanalrohr vom Querträger heraus und ziehen Sie den Luftkanal nach links weg, um ihn vom Lüfter zu lösen.

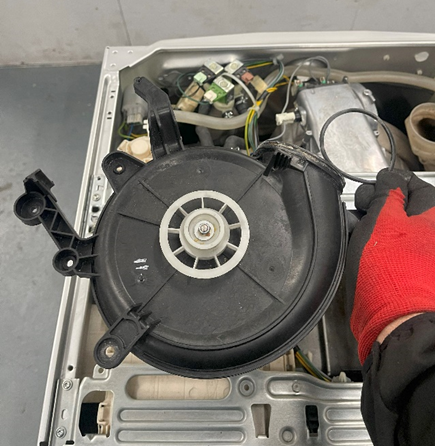

4. Entfernen Sie den Lüfter vom Kondensator und dem Kondensatorschlauch. HINWEIS: Stellen Sie sicher, dass der Lüfter beim Wiedereinbau korrekt am Kondensator positioniert wird.

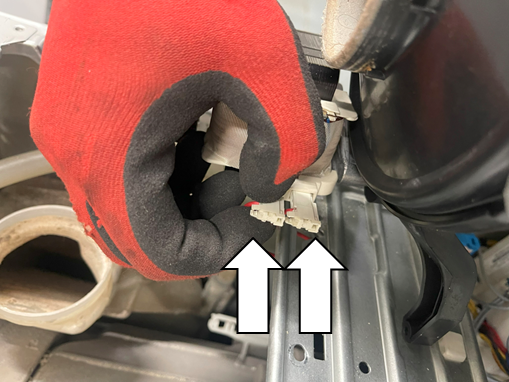

5. Lösen Sie vorsichtig die Kabelverbinder vom Ventilatormotor. HINWEIS: Achten Sie darauf, dass die Verbinder bei der Wiederinstallation korrekt angebracht werden. Passen Sie auf, dass Sie die Kabelverbinder nicht beschädigen.

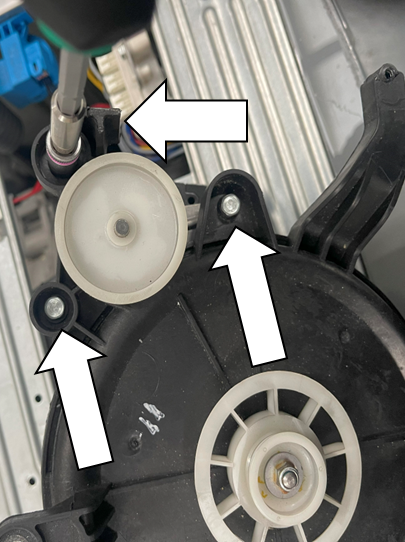

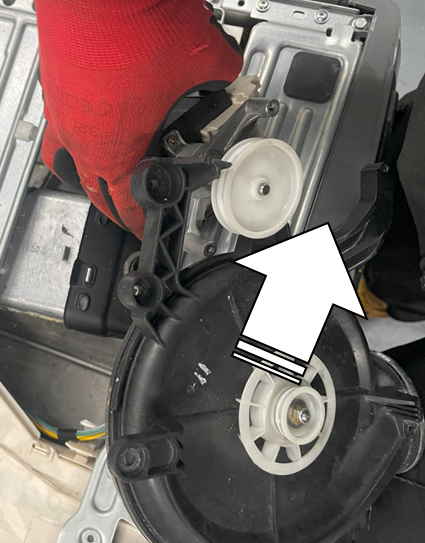

6. Lösen Sie die drei 8-mm-Schrauben, die den Ventilator am Lüftermotor halten, und ziehen Sie dann den Lüftermotor weg, um ihn zu lösen.

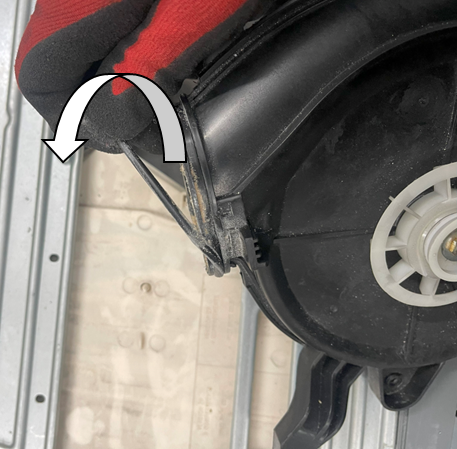

7. Entfernen Sie das Siegel vom Beatmungsgerät und übertragen Sie es auf das neue Beatmungsgerät.


19. Beim Zusammenbau die Schritte in umgekehrter Reihenfolge wiederholen.
